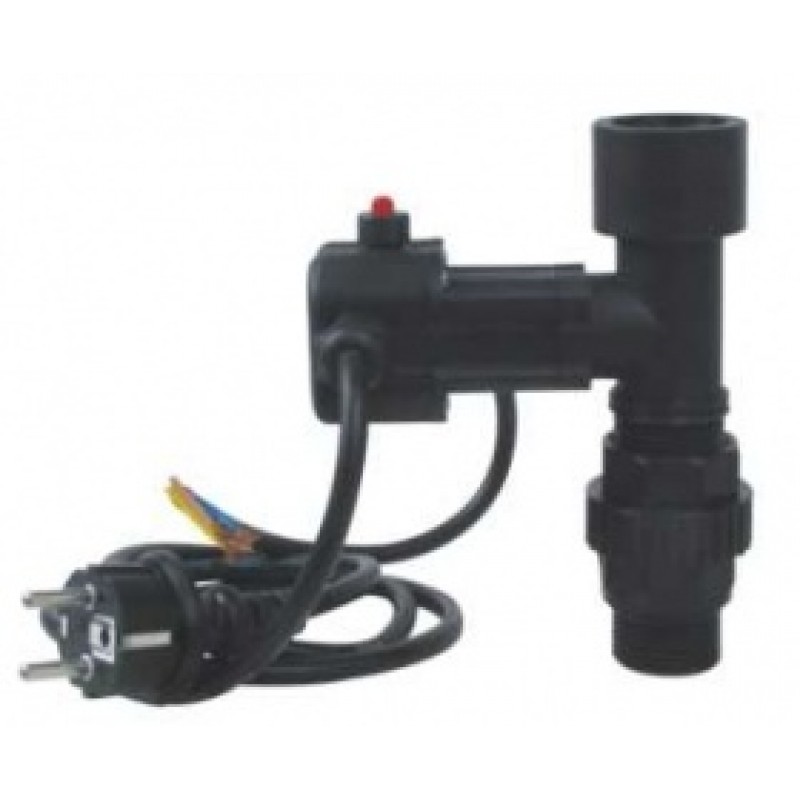

Реле сухого хода (гидроквард) Omnigena относится к электромеханическим устройствам, которые контролируют наличие давления воды в рабочей полости насоса и отключают его от сети при наличии признаков «сухого хода». Это устройство применяется, в основном, для совместной работы с поверхностными и глубинными насосами различного типа, перекачивающими только чистую воду.

По конструкции реле сухого хода (гидроквард) Omnigena состоит из пластикового корпуса, с находящейся внутри его контактной группой, которая находится в разомкнутом состоянии при стабильных условиях поступления воды в насос.

Эта группа контактов взаимодействует (соединена) с эластичной мембраной, которая настроена на определенный порог давления водной среды. Снаружи пластикового корпуса располагается красная кнопка для принуждения к запуску электродвигателя агрегата перекачки и создания им первоначальных величин давления воды, который должен превысить заданный порог включения насоса.

Пороговое значение давления для данной группы насосов выставлено в пределах 0.1-0.6 бар. При условиях падения давления воды, которое прижимает мембрану и держит контакты в разомкнутом положении (недостаточно глубины погружения насоса, недостаточно воды в несущем слое скважины или колодца, превышено расстояние самовсасывания насоса), что свидетельствует об создании режима «сухого хода», контакты замыкаются и обесточивают электродвигатель насоса.

Тем самым подшипники, уплотнения в насосе не перегреваются, вал насоса вовремя перестает вращаться и наш насос будет сохранен от преждевременного износа и возможных поломок вала и электрообмотки мотора.

Установка реле, подключение к электросети агрегата подкачки и запуск

Входной штуцер устройства, который должен стоять в нижнем положении, соединяем с нагнетающим патрубком насоса. Электрическую вилку запитки электродвигателя агрегата перекачки воды соединяем с розеточным разъемом провода гидрокварда, вилку которого вставляем в розетку однофазной сети 230 В/50 Гц.

Важно: Всасывающая магистраль насоса должна в обязательном порядке обеспечиваться фильтром тонкой очистки во избежание засорений агрегата и трубопроводов частицами песка и ила

При пуске электродвигателя насоса необходимо удерживать красную кнопку принуждения до тех пор, пока не создастся достаточное давление воды в нагнетающей магистрали выше 0.6 бар. При отпускании кнопки при этих условиях мотор насоса будет продолжать свою работу, а кнопка останется в утопленном положении, сигнальная диодная лампа не горит.

Технические особенности реле сухого хода (гидроквард) Omnigena:

1. Применяется в сочетании с работой поверхностных и глубинных насосов мощностью не более 2.0 кВт;

2. Минимальное давление в устройстве 0.6 бар;

3. Вода для работы устройства должна быть чистой, без механических и волокнистых примесей;

4. Нельзя применять для устройств перекачки горючих, агрессивных сред, масленых и спиртовых жидкостей;

5. Температура воды не выше +35 С;

6. Напряжение в однофазной сети 110-230 В/ 50-60 Гц;

7. Степень электрозащищенности IP54.
